Temperatura de colapso versus temperatura eutéctica versus transición vítrea: ¿qué importa en la liofilización?

La liofilización sigue siendo uno de los métodos más fiables para conservar productos farmacéuticos sensibles. Sin embargo, atravesar la fase de secado primario a menudo se siente como caminar sobre la cuerda floja. Debe equilibrar la delicada estabilidad del producto con la agresiva eficiencia del ciclo. Este acto de equilibrio define el éxito de toda su operación de fabricación.

Desalinear sus parámetros térmicos conlleva graves consecuencias comerciales. Los lotes rechazados, los ingredientes farmacéuticos activos (API) comprometidos y los ciclos de secado innecesariamente largos obstaculizan rápidamente la producción de las instalaciones. Los formuladores simplemente no pueden permitirse el lujo de adivinar cuándo establecer estos umbrales operativos.

Este artículo aclara las distinciones vitales entre temperatura eutéctica (Teu), transición vítrea (Tg") y temperatura de colapso (Tc). Exploraremos cómo identificar el verdadero techo para su formulación específica. Además, aprenderá a evaluar equipos de precisión diseñados para controlar estas variables. La medición precisa previene fallas catastróficas durante las fases críticas de ampliación.

Control de llave

• La formulación determina el límite: las matrices cristalinas dependen de la temperatura eutéctica (Teu), mientras que los sistemas amorfos (como la mayoría de las proteínas y productos biológicos) están limitados por la transición vítrea (Tg') y la temperatura de colapso (Tc).

• La optimización requiere equilibrio: operar demasiado por debajo de la temperatura crítica extiende innecesariamente los tiempos de ciclo; operar demasiado cerca corre el riesgo de colapsar la torta y perder lotes.

• La capacidad del equipo es un cuello de botella: la transición de conjeturas empíricas a un diseño de ciclo basado en datos requiere un liofilizador con prueba de puntos eutécticos y un control preciso de la temperatura de los estantes.

• La escalabilidad dicta la compra de I+D: la evaluación de un liofilizador de I+D debe incluir su capacidad para imitar los coeficientes de transferencia de calor (Kv) de las unidades a escala de producción.

Definición de la "Temperatura crítica en la liofilización"

Los formuladores suelen utilizar terminología térmica indistintamente en el laboratorio. Esta confusión semántica conduce directamente a parámetros de secado primarios defectuosos. Comprender la definición precisa de cada umbral térmico le garantiza proteger su producto de forma eficaz. Usted construye un ciclo sólido solo cuando sabe exactamente contra qué límite está probando.

Los sistemas amorfos se congelan formando un vidrio rígido y desordenado. La temperatura de transición vítrea (Tg") marca la transición específica y reversible donde este concentrado congelado se ablanda. Pasa de un vidrio rígido a una goma viscosa. Consideramos que Tg" es la base mínima absoluta para la movilidad estructural. Por debajo de este punto, el producto sigue siendo seguro. Por encima de él comienza la movilidad molecular, lo que aumenta el riesgo de cambio estructural.

La temperatura de colapso (Tc) representa un punto de falla práctico y visualmente observable. Por lo general, se encuentra entre 1 °C y 3 °C por encima de la Tg" en productos amorfos. A esta temperatura específica, la matriz intersticial pierde por completo su integridad estructural. La torta sufre un colapso macroscópico. La estructura de los poros se cierra y atrapa la humedad en el interior.

Los sistemas cristalinos se comportan de manera muy diferente en condiciones de congelación. La temperatura eutéctica (Teu) define el punto exacto donde el soluto y el disolvente se funden simultáneamente. A esto lo llamamos fusión por cambio de fase completo. Es un evento catastrófico para la torta de secado, ya que la matriz sólida vuelve instantáneamente al estado líquido.

Debe identificar cuál de estos tres valores actúa como el verdadero techo de su formulación. Nos referimos a este límite último como temperatura crítica en liofilización . La temperatura de su producto (Tp) debe permanecer de manera segura por debajo de este límite específico durante toda la etapa de secado primario para garantizar la elegancia y estabilidad del pastel.

Formulaciones cristalinas versus amorfas: ¿Qué parámetro dicta el ciclo?

Agrupamos formulaciones por su comportamiento estructural fundamental. Esta categorización estructural dicta directamente los criterios de éxito de su proceso. No se puede diseñar un ciclo de secado universal porque las moléculas cristalizan o vitrifican claramente.

Las sales y los excipientes simples como el manitol presentan un desafío térmico sencillo. Cristalizan perfectamente durante la fase inicial de congelación. El límite del proceso aquí es estrictamente la Temperatura Eutéctica (Teu). Si se excede el Teu durante el secado primario, se desencadena un retroceso catastrófico. El producto se convierte en un charco de líquido inútil dentro del vial. El diseño de ciclos para sistemas cristalinos se centra completamente en evitar este punto de fusión agudo.

Las proteínas, los API complejos y los péptidos delicados introducen una complejidad termodinámica significativa. No forman redes cristalinas rígidas. Por lo tanto, carecen por completo de un verdadero punto de fusión eutéctico. El diseño del ciclo para estas delicadas moléculas debe depender en gran medida del seguimiento de Tg" y Tc. Debe gestionar con cuidado la transición al estado de goma viscosa para evitar el microcolapso de la estructura proteica.

Las formulaciones farmacéuticas del mundo real rara vez encajan claramente en una categoría distinta. Las mezclas de múltiples componentes a menudo presentan simultáneamente fusión eutéctica y distintas transiciones vítreas. Los agentes de carga pueden cristalizar rápidamente, mientras que el API activo permanece completamente amorfo. Estos sistemas altamente complejos requieren una caracterización térmica avanzada antes de que comience la congelación.

• Sales y azúcares simples: exhiben un comportamiento puramente cristalino y dependen estrictamente de los límites de Teu.

• Anticuerpos monoclonales: exhiben un comportamiento puramente amorfo y dependen exclusivamente de los límites de Tg" y Tc.

• Adyuvantes de vacunas mezclados con estabilizadores: exhiben un comportamiento mixto que requiere un análisis térmico completo.

El riesgo financiero de ignorar la caracterización térmica

Evaluar los resultados del proceso significa calcular el costo exacto de realizar un ciclo incorrecto. La caracterización térmica actúa como su principal protección financiera. Evita costosos errores de fabricación y mantiene su programa de producción al día.

La presión de vapor comparte una relación exponencial con la temperatura del producto. Bajar la temperatura de los estantes sólo 1 °C por debajo del margen de seguridad necesario añade horas o incluso días al ciclo de secado. Este enfoque sumamente cauteloso aumenta drásticamente el consumo de energía de las instalaciones. Acelera directamente el rendimiento general de su fabricación. Inmoviliza equipos costosos durante períodos innecesarios, lo que reduce el rendimiento total del lote por trimestre.

Por el contrario, elevar demasiado las temperaturas invita a un desastre estructural inmediato. Corre el riesgo de inducir tanto un macrocolapso como un microcolapso dentro del vial. Estas fallas estructurales atrapan la humedad residual en lo profundo del interior de la torta de secado. Los tiempos de reconstitución se disparan cuando los médicos intentan utilizar el producto. La eficacia del API se degrada rápidamente debido a los elevados niveles de humedad. En última instancia, un calentamiento agresivo sin límites adecuados conduce al rechazo total del lote por parte de los equipos de control de calidad.

Los ciclos conservadores ofrecen un refugio seguro y confiable durante las primeras fases clínicas. Entendemos claramente por qué los formuladores dependen de ellos inicialmente para obtener material de ensayos clínicos. Sin embargo, resultan completamente inviables financieramente para la ampliación comercial. Debe realizar la transición a parámetros optimizados y basados ​​en datos a medida que se acerca la comercialización.

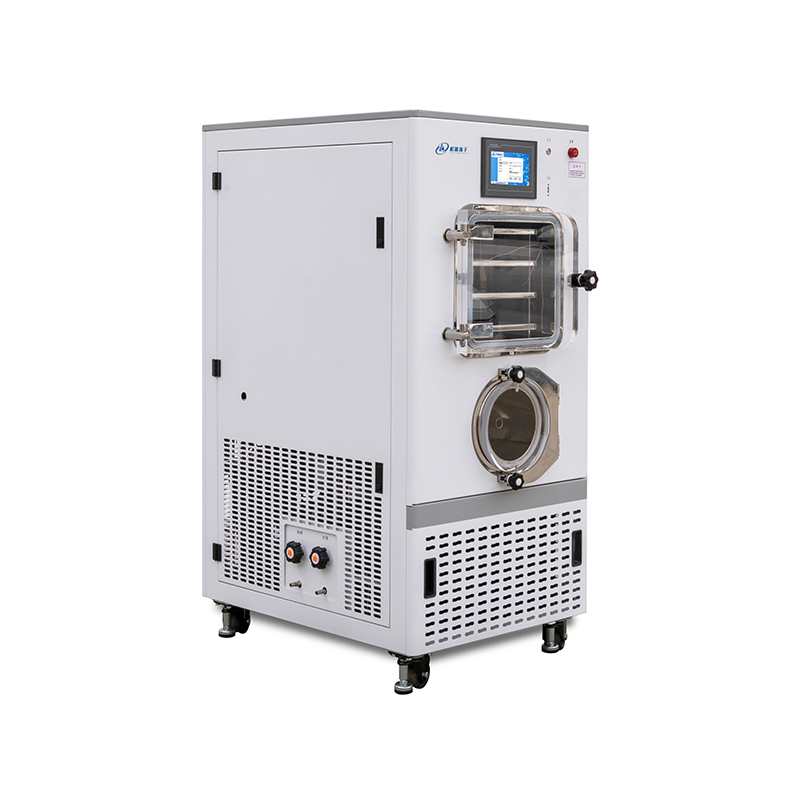

Requisitos de hardware: evaluación de un liofilizador de investigación y desarrollo para optimizar el ciclo

Los liofilizadores de mesa estándar carecen de los controles sofisticados necesarios para un desarrollo de ciclo serio. Simplemente no es posible solucionar problemas de formulaciones de proteínas complejas utilizando sistemas múltiples básicos. La optimización moderna exige una precisión de grado industrial en el laboratorio.

La optimización de procesos modernos exige estantes programables y refrigerados por líquido. Necesita equipo capaz de mantener la temperatura de los estantes estrictamente dentro de ±1°C. Esta extrema precisión le permite coquetear de forma segura con el margen de colapso de la formulación. Maximizas las tasas de sublimación sin destruir el pastel. Los sistemas de compresores de mala calidad crean cambios de temperatura que arruinan silenciosamente las delicadas estructuras amorfas.

La transición para alejarse de las conjeturas empíricas requiere sensores internos especializados. El uso de un liofilizador con prueba de puntos eutécticos transforma todo su flujo de trabajo de desarrollo. Las mediciones de resistividad e impedancia detectan perfectamente los cambios de fase invisibles. Las herramientas de análisis térmico integradas, como la espectroscopia de absorción de láser de diodo sintonizable (TDLAS), capturan continuamente datos de Tp versus Tc en tiempo real. Le dan una ventana al estado físico exacto del vial.

La optimización agresiva del ciclo genera rápidamente volúmenes masivos de vapor. Empujas el ciclo extremadamente cerca de su límite térmico para ahorrar tiempo. Su hardware debe manejar este rápido flujo de vapor de manera eficiente. Si el condensador interno se ahoga, la presión de la cámara aumenta incontrolablemente. Luego, el lote colapsa debido a la pérdida repentina del enfriamiento por sublimación. Evaluar un liofilizador de investigación y desarrollo significa garantizar que la capacidad de su condensador coincida perfectamente con sus capacidades de calentamiento rápido de estantes.

Recomendamos verificar estas capacidades analíticas específicas antes de comprar equipos de laboratorio:

1. Estantes con circulación de aceite de silicona que garantizan una distribución térmica uniforme en todas las placas.

2. Integración directa de sondas de impedancia eléctrica para monitoreo de cambio de fase en tiempo real.

3. Manómetros de capacitancia emparejados con manómetros Pirani para un seguimiento comparativo preciso de la presión.

4. Velocidades de atrapamiento del condensador que exceden la tasa de sublimación teórica máxima del producto.

Cerrar la brecha: pasar del liofilizador piloto a la escala de producción

Definir parámetros térmicos precisos en el laboratorio representa sólo la mitad de la batalla. Debe asegurarse de que estos parámetros exactos se traduzcan con precisión en grandes plantas de fabricación. La ampliación introduce variables termodinámicas completamente nuevas.

Los mecanismos de transferencia de calor cambian drásticamente entre diferentes escalas de equipos. Una pequeña unidad de laboratorio depende de la radiación y la conducción de manera muy diferente a un sistema de producción masivo. Las puertas acrílicas en cámaras pequeñas crean efectos de borde severos. Estos efectos distorsionan significativamente los datos de secado. Las variaciones de emisividad de la superficie del estante alteran las velocidades de secado locales en toda la cámara. Debes tener en cuenta estas diferencias mecánicas en las primeras etapas del desarrollo.

La validación de su techo térmico a escala piloto exige herramientas sólidas de tecnología analítica de procesos (PAT). La medición comparativa de presión ofrece una solución altamente confiable. El seguimiento de la variación continua entre un medidor Pirani y un manómetro de capacitancia ayuda a los operadores a determinar el verdadero final del secado primario. Obtendrá esta información crucial sin comprometer nunca su margen de colapso establecido. Cuando las dos lecturas de presión convergen, el flujo de vapor pesado ha cesado.

La selección de proveedores influye profundamente en el éxito de su ampliación comercial. Priorice a los OEM que ofrecen una verdadera escalabilidad lineal. Quiere diseños de estantes idénticos, distancias entre estantes coincidentes y software de control unificado. Un bien diseñado liofilizador piloto imita los coeficientes exactos de transferencia de calor (Kv) de los equipos de producción masiva. Esta precisa alineación de ingeniería evita sorpresas térmicas desagradables durante las ejecuciones de validación finales.

Conclusión

Conocer la diferencia fundamental entre Tc, Teu y Tg" simplemente establece las bases. El verdadero valor comercial radica en aplicar estos datos térmicos exactos para optimizar inteligentemente sus fases de secado primarias.

Invertir mucho en equipos a escala de laboratorio adecuadamente instrumentados mitiga en gran medida el riesgo de fallas catastróficas durante la ampliación de la fabricación comercial. Reemplace las conjeturas con evidencia térmica concreta, lo que garantiza un rápido retorno de la inversión.

Le animamos a auditar sus protocolos de desarrollo de ciclo actuales hoy. Solicite un exhaustivo estudio de viabilidad de caracterización térmica de sus productos más complejos. Finalmente, consulte directamente con un ingeniero de equipos para evaluar sistemas piloto completamente instrumentados capaces de realizar un seguimiento preciso de los datos.

Preguntas frecuentes

P: ¿Qué sucede si la temperatura del producto excede la temperatura de colapso (Tc) durante el secado primario?

R: Exceder la Tc hace que la matriz intersticial pierda integridad estructural. Si bien es posible que no provoque un derretimiento completo, la torta colapsa formando una estructura densa. Este macrocolapso atrapa el agua, aumentando drásticamente la humedad residual. La reconstitución se vuelve difícil y se corre el riesgo de una degradación grave del API debido a la humedad atrapada y al microambiente alterado.

P: ¿Por qué no puedo utilizar la temperatura eutéctica para mi formulación de proteínas?

R: Las proteínas y los productos biológicos complejos normalmente no cristalizan durante la congelación. En cambio, forman estructuras amorfas y desorganizadas conocidas como vasos. Debido a que carecen de una red cristalina, no poseen un verdadero punto de fusión eutéctico. En cambio, el diseño del ciclo para estas formulaciones debe basarse en la determinación de la transición vítrea (Tg") y la temperatura de colapso (Tc).

P: ¿Cómo funciona realmente un liofilizador con prueba de punto eutéctico?

R: Estas unidades avanzadas utilizan sondas de impedancia o resistencia eléctrica especializadas. Los operadores insertan estas sondas directamente en el vial del producto junto con los termopares tradicionales. A medida que cambia la temperatura del estante, las sondas miden los cambios en la conductividad eléctrica. Un cambio repentino en la resistencia detecta con precisión cambios de fase en tiempo real, identificando exactamente cuándo la matriz sólida se convierte en líquido o caucho.

P: ¿Puedo determinar mi temperatura crítica utilizando únicamente un liofilizador de investigación y desarrollo?

R: Los sistemas avanzados de investigación y desarrollo equipados con tecnología de análisis de procesos brindan excelentes aproximaciones y entornos de prueba sólidos. Sin embargo, rara vez son el punto de partida. La caracterización térmica de referencia normalmente requiere instrumentos analíticos independientes. Primero debe realizar una microscopía de liofilización (FDM) o una calorimetría diferencial de barrido (DSC) para establecer los límites térmicos absolutos antes de optimizar en la secadora.
