Vistas:0 Autor:Editor del sitio Hora de publicación: 2026-08-10 Origen:Sitio

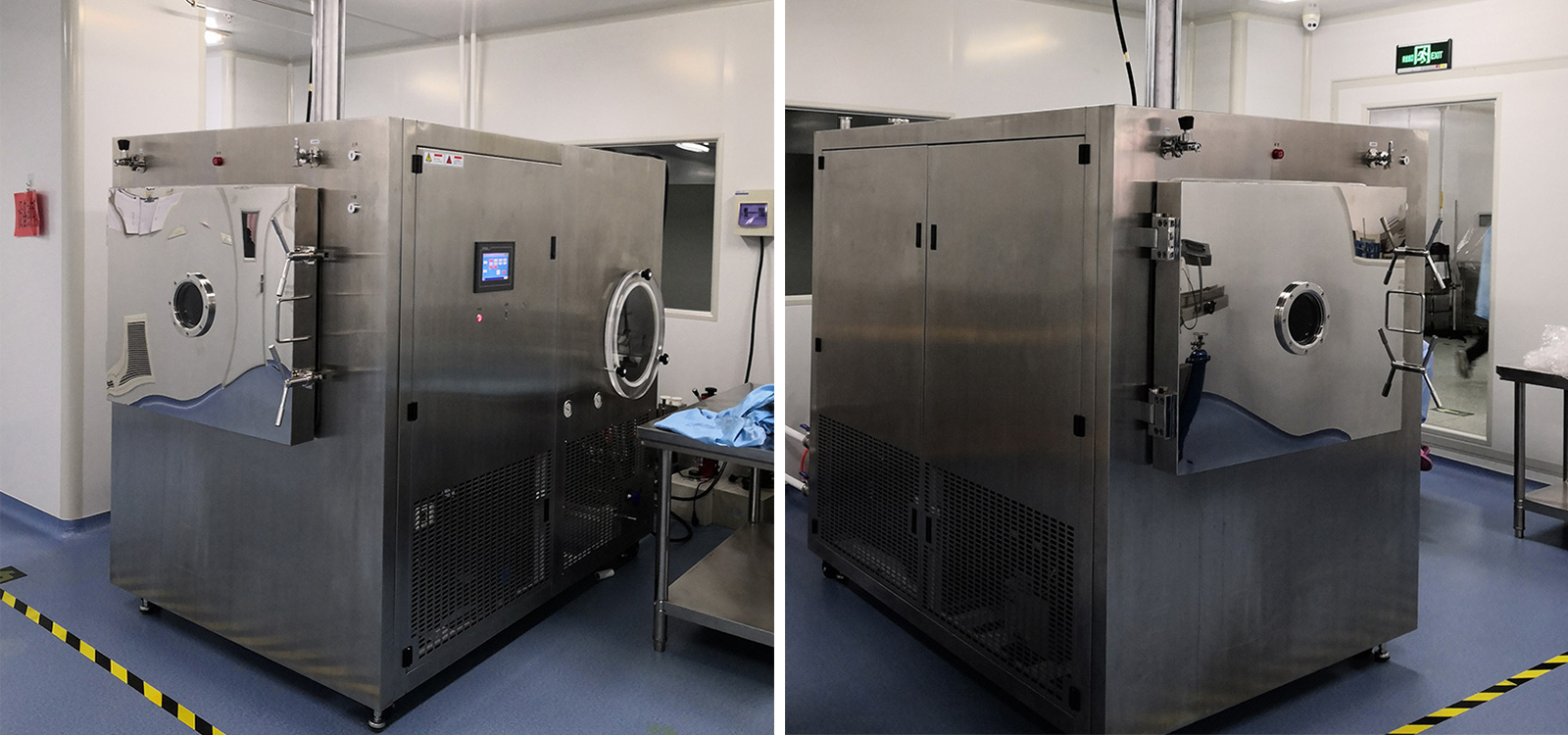

Seleccionar el área correcta de los estantes es la decisión más importante que debe tomar al especificar el equipo de liofilización. Si lo sobreestima, desperdiciará gastos de capital junto con un valioso espacio de laboratorio. Si lo subestima, creará graves cuellos de botella en el rendimiento del procesamiento. Ya sea que esté ampliando los protocolos de laboratorio o estandarizando la producción piloto, el área de los estantes dicta algo más que la capacidad física. Determina activamente la eficiencia con la que se produce el proceso de sublimación. La transferencia de calor se basa en el contacto físico. El espacio limitado en los estantes obliga a que el producto se vierta más profundamente, lo que extiende gravemente los tiempos de ciclo y corre el riesgo de fallas en los lotes. Esta guía proporciona un marco basado en evidencia para evaluar sus verdaderas necesidades operativas. Exploramos cómo calcular con precisión el espacio requerido en los estantes según la termodinámica. También aprenderá a dimensionar contenedores específicos y a navegar por las limitaciones físicas de la integración de nuevos equipos en la infraestructura de sus instalaciones.
El área de los estantes determina directamente el tamaño máximo de lote e influye en los tiempos de ciclo según la dinámica de transferencia de calor.
El cálculo preciso de la capacidad del liofilizador requiere tener en cuenta tanto la huella física de sus contenedores como la capacidad máxima de condensación de hielo del sistema.
La capacidad del vial del liofilizador está limitada no solo por las dimensiones de los estantes horizontales, sino también por los requisitos del espacio vertical y del mecanismo de tapón.
La implementación en el mundo real debe tener en cuenta los requisitos secundarios de espacio, incluidas bombas de vacío, carros/bancos de alta resistencia y espacio libre térmico.
El área de estantería va más allá de una simple dimensión física. Representa el límite funcional de su superficie de transferencia de calor. En la liofilización, el área de contacto dicta la eficiencia. El calor pasa desde el estante con temperatura controlada directamente a su producto. Si el área del estante es demasiado pequeña para el volumen requerido, los operadores generalmente vierten capas de producto más gruesas para compensar. Este enfoque rompe fundamentalmente el proceso de liofilización.
Las capas más gruesas aumentan exponencialmente los tiempos de secado primario. La sublimación ocurre en la interfaz del hielo dentro del producto. A medida que la capa superior se seca, forma una matriz porosa. El vapor debe viajar a través de esta matriz seca para escapar. Los vertidos más profundos aumentan la resistencia al vapor, atrapando la humedad y elevando prematuramente la temperatura del producto. Incluso un condensador excepcionalmente potente no puede compensar una mala transferencia de calor a nivel de estante. El cuello de botella de la sublimación se produce siempre dentro del envase del producto.
Los administradores de instalaciones enfrentan importantes riesgos de implementación cuando juzgan mal los requisitos de los estantes. Equivocarse en el tamaño conlleva elevados costes operativos.
Subdimensionamiento: Los estantes pequeños obligan a los operadores a ejecutar lotes consecutivos y consecutivos. Aumenta dramáticamente los requisitos de mano de obra. También acelera el desgaste de la máquina, con el riesgo de que el compresor falle prematuramente.
Sobredimensionamiento: Los estantes enormes crean diferentes problemas. Ejecutas ciclos ineficientes, desperdiciando energía y nitrógeno. Consume excesivo espacio en la sala blanca o en el banco sin justificación. Los costos iniciales se inflan innecesariamente.
Evalúe la planificación matemática en lugar de confiar en afirmaciones genéricas de volumen. Los fabricantes suelen anunciar el volumen total de la cámara. La verdadera capacidad depende en gran medida de la geometría y la termodinámica del producto. Un cálculo riguroso de la capacidad del liofilizador protege tanto su producto como su hardware.
Los materiales a granel requieren un control estricto de la profundidad. Utilice una fórmula confiable: Volumen total = Área del estante × Profundidad óptima del producto. Recomendamos encarecidamente mantener la profundidad del producto entre 10 mm y 15 mm. Esta gama garantiza una sublimación eficiente y un flujo de vapor manejable.
Superar la profundidad óptima genera una alta resistencia al vapor. Corre el riesgo de que se derrita, lo que destruye por completo la viabilidad del producto. Las secciones inferiores de la bandeja permanecen congeladas mientras que las secciones superiores se colapsan. Debe equilibrar las demandas de volumen con las realidades de la tasa de evaporación. Distribuir el mismo volumen en un área de estante más grande siempre produce un ciclo más rápido y seguro.
Volumen del producto | Área de bandeja disponible | Profundidad resultante | Impacto esperado de la sublimación |
|---|---|---|---|
1000ml | 0,1 metros cuadrados | 10 milímetros | Flujo de vapor óptimo, secado primario rápido. |
1500ml | 0,1 metros cuadrados | 15mm | Flujo aceptable, extensión moderada del secado primario. |
2000ml | 0,1 metros cuadrados | 20mm | Alta resistencia, grave riesgo de fusión. |
Mantenga un equilibrio preciso del sistema. El volumen total de humedad en los estantes nunca debe exceder el 80% de la capacidad máxima del condensador de hielo indicada por el fabricante. Esta relación proporciona una lente de evaluación crítica durante la adquisición.
Esta regla del 80% proporciona un margen de seguridad obligatorio. Previene por completo la derivación de la humedad. Si el condensador se sobrecarga, se acumula hielo y bloquea el flujo de vapor. Luego, el vapor no condensado viaja directamente a la bomba de vacío. La contaminación por aceite destruye rápidamente las bombas de vacío. Equilibrar la capacidad de los estantes con los límites del condensador protege su inversión de capital.
Los flujos de trabajo de laboratorio requieren una planificación dimensional específica. Los evaluadores que buscan un liofilizador de investigación y desarrollo para pruebas farmacéuticas, biotecnológicas o estandarizadas enfrentan limitaciones únicas. Los viales introducen ineficiencias geométricas en comparación con las bandejas planas.
Calcule el espacio utilizable con precisión. No se puede simplemente dividir el área del estante por el área de la base del vial. Los cilindros dejan espacios vacíos cuando se empaquetan juntos. Utilice este método de cálculo: Ancho útil del estante × profundidad útil del estante ÷ (Diámetro exterior del vial + tolerancia de 1 mm al cuadrado).
También debe tener en cuenta el 'efecto de borde'. Los viales en el perímetro extremo se secan mucho más rápido debido al calor radiante de las paredes de la cámara. Los protocolos críticos de I+D a menudo dejan un margen de búfer vacío. Este tampón reduce la capacidad práctica del vial del liofilizador entre un 5% y un 10%. Ignorar este buffer garantiza niveles de humedad inconsistentes en todo el lote.
Mida las dimensiones interiores exactas de su espacio utilizable en los estantes.
Mida el diámetro exterior de su vial con calibradores digitales.
Agregue una tolerancia de 1 mm al diámetro exterior para el espacio libre de manipulación.
Eleve al cuadrado la dimensión total del vial para tener en cuenta la huella del embalaje de la rejilla.
Divida el área del estante por la dimensión del vial al cuadrado.
Reste el 10% para tener en cuenta la zona de amortiguamiento de calor radiante.
El área de estante horizontal se vuelve inútil si el espacio entre estantes es demasiado corto. El paso de los estantes se refiere a la distancia vertical entre estantes apilados. Debe acomodar la altura del vial más el tapón parcialmente insertado.
Los mecanismos de tope requieren espacio de recorrido vertical adicional. Cuando finaliza el ciclo, arietes hidráulicos o neumáticos comprimen los estantes entre sí. Los estantes presionan los tapones completamente dentro de los viales al vacío. Verifique siempre el espacio ajustable entre estantes si utiliza varios tamaños de viales en diferentes proyectos. Los estantes de paso fijo limitan gravemente el desarrollo futuro de protocolos.
La mejora del área de los estantes afecta en gran medida la preparación de las instalaciones. Aborde estas limitaciones ambientales al principio de su proceso de adquisición. Una mayor capacidad de estantería exige una infraestructura de soporte más sólida.
Las unidades con estantes altos tienen un peso excepcional. Las gruesas cámaras de acero inoxidable, los compresores de alta resistencia y las bombas de fluido térmico añaden un volumen enorme. Los sistemas piloto o de mesa necesitan un soporte estructural que supera con creces los límites estándar de laboratorio.
Utilice carros con capacidad de carga o mesas de acero inoxidable reforzadas. Las mesas de laboratorio estándar a menudo sufren problemas de oscilación durante los ciclos intensos del compresor. Las vibraciones alteran las delicadas formulaciones líquidas antes de que se congelen por completo. Evalúe los límites de carga del piso si realiza la transición a una unidad piloto de estantes múltiples.
Los estantes más grandes exigen compresores más grandes para refrigeración y calefacción. El intercambio termodinámico genera una importante pérdida de calor. Planifique una capacidad HVAC adecuada para manejar el aumento de producción de BTU.
Si la habitación se sobrecalienta, el rendimiento del liofilizador se degrada rápidamente. Los condensadores luchan por mantener temperaturas ultrabajas en ambientes cálidos. El aire ambiente cálido evita que el refrigerante libere calor de manera efectiva. Los espacios libres de ventilación adecuados alrededor del chasis no son negociables para lograr un éxito constante en los lotes.
Las cámaras más grandes naturalmente requieren bombas de vacío con mayor CFM. Evacuar rápidamente una cámara enorme requiere un importante desplazamiento volumétrico. Estas bombas industriales exigen una superficie de suelo adicional.
Planifique inmediatamente el recorrido del escape de neblina de aceite. Las bombas de paletas rotativas selladas con aceite emiten vapor de aceite microscópico durante la fase inicial de bombeo. Debe dirigir este escape hacia una campana extractora o un respiradero externo. Además, implementar estrategias de mitigación de ruido. Las bombas de alta capacidad generan un ruido constante de drones, lo que altera los entornos silenciosos de los laboratorios.
Haga coincidir sus limitaciones espaciales actuales directamente con sus expectativas de crecimiento futuro. Seleccionar una categoría de unidad requiere equilibrar el presupuesto con el rendimiento necesario.
Comprenda las estrictas limitaciones de cada nivel de equipo antes de solicitar cotizaciones.
Sistemas de mesa (normalmente <0,2 metros cuadrados): los más adecuados para pruebas de concepto en etapas iniciales. Tienen una capacidad de vial muy limitada. Suelen carecer de mecanismos de obturación robustos. Utilícelos para estudios de viabilidad básicos.
Sistemas piloto y de I+D (de 0,2 a 1,0 metros cuadrados): el punto óptimo para el desarrollo de protocolos y el mapeo a escala. Permiten realizar pruebas por lotes estadísticamente significativas. Ofrecen un control preciso de la temperatura de los estantes, al igual que las unidades de producción.
Sistemas de producción (>1,0 m2): Unidades de suelo construidas estrictamente para producción comercial. Requieren salas blancas dedicadas, servicios públicos con tuberías fijas y una enorme inversión de capital.
Categoría de escala | Área típica (m2) | Mejor aplicación | Limitación primaria |
|---|---|---|---|
Benchtop | 0,05 - 0,2 | Viabilidad y descubrimiento | Sin mapeo térmico ampliado. |
Piloto / I+D | 0,2 - 1,0 | Desarrollo de protocolos | Requiere HVAC robusto y carros pesados. |
Producción | >1.0 | Fabricación comercial | Configuración inflexible, alta demanda de servicios públicos. |
Audite hoy las dimensiones exactas del contenedor de su laboratorio. Mida meticulosamente los tamaños de las bandejas y los diámetros exteriores de los viales. Trace un "lote máximo requerido" estándar en papel. Calcule los pies cuadrados requeridos usando las fórmulas anteriores. Solicite cotizaciones a los fabricantes únicamente después de establecer esta base matemática.
Dimensionar un sistema de liofilización requiere equilibrar la termodinámica, la geometría física y el espacio disponible en las instalaciones. Base su adquisición estrictamente en modelos matemáticos en lugar de límites teóricos de equipos. Priorice las mediciones precisas de bandejas y viales antes de seleccionar cualquier hardware. Verifique la infraestructura de servicios públicos, específicamente la capacidad de enfriamiento de HVAC y los límites de peso del banco, mucho antes de la entrega. Por último, comuníquese con los proveedores de equipos con cifras concretas que justifiquen el área de estantería requerida, asegurándose de que su inversión coincida perfectamente con sus objetivos de rendimiento.
R: No. Llenar las bandejas más profundamente crea una matriz de producto espesa que resiste el flujo de vapor. Esta acción aumenta exponencialmente los tiempos de secado primario y atrapa la humedad. La sublimación restringida a menudo provoca que el producto se derrita o colapse completamente la estructura, arruinando todo el lote.
R: Un área de estante más grande le permite procesar lotes más grandes simultáneamente, pero no acelera el tiempo de secado inherente. La velocidad de sublimación depende del espesor del producto, la temperatura del estante y la profundidad del vacío. Sin embargo, distribuir un volumen fijo de producto sobre un área mayor reduce el espesor, acelerando así el ciclo.
R: Recomendamos deducir del 5 % al 10 % del recuento máximo teórico de viales. Esta deducción tiene en cuenta el embalaje manual imperfecto, el espacio libre de manipulación necesario y el amortiguador de efecto de borde crítico necesario para evitar un secado desigual cerca de las paredes de la cámara radiante.
