Bomba de vacío para liofilizador: guía de selección de bomba seca o sellada con aceite

La bomba de vacío representa el punto de falla más crítico en cualquier instalación de liofilización. Dicta el éxito del lote y define la eficiencia de su flujo de trabajo diario. Si este componente falla a mitad del ciclo, corre el riesgo de perder productos valiosos y horas de tiempo de procesamiento.

Los compradores suelen fijarse en el precio inicial del nuevo hardware. Con frecuencia subestiman los gastos operativos ocultos vinculados a las rutinas de mantenimiento diarias. Los costos de consumibles, las horas de mano de obra y el posible tiempo de inactividad se acumulan rápidamente en unos pocos años. Estas cargas financieras continuas pueden eclipsar fácilmente los ahorros de la compra inicial.

Este artículo proporciona un marco basado en evidencia para su etapa de decisión. Exploraremos cómo elegir entre tecnologías de vacío seco y selladas con aceite. Aprenderá a evaluar estas opciones en función de la escala de su aplicación, las limitaciones presupuestarias y la capacidad de mantenimiento diario. Al comprender las diferencias mecánicas, puede seleccionar un sistema adaptado a sus demandas de procesamiento específicas.

Control de llave

• El mantenimiento es el principal diferenciador: las bombas selladas con aceite requieren filtrado y cambios de aceite frecuentes para evitar daños por humedad; Las bombas secas eliminan el mantenimiento diario pero requieren reconstrucciones programadas.

• El costo total de propiedad (TCO) cambia con el tiempo: si bien las unidades selladas con aceite son más baratas al principio, el costo continuo del aceite de vacío premium y la mano de obra a menudo hace que las bombas secas sean más económicas en un plazo de 2 a 3 años.

• La aplicación dicta la tecnología: una configuración de liofilizador doméstico dedicada puede tolerar el ruido y el desorden de una bomba de aceite, pero las salas blancas, los laboratorios de uso continuo y los flujos de trabajo de alimentos comerciales exigen cada vez más soluciones sin aceite para eliminar los riesgos de contaminación y contraflujo.

Criterios básicos de éxito para una bomba de vacío para liofilizador

Una bomba de vacío confiable para liofilizador realiza una función principal. Hace caer la presión interna de la cámara por debajo del punto triple del agua. Este estado físico preciso permite que el hielo congelado se convierta directamente en vapor. El proceso omite por completo la fase líquida, un fenómeno conocido como sublimación.

Para lograr una sublimación exitosa, el sistema generalmente requiere vacíos profundos que funcionen por debajo de 100 mTorr. Alcanzar esta presión extremadamente baja exige una ingeniería sólida. También requiere una bomba capaz de funcionar de manera sostenida y con alto estrés durante varios días.

La liofilización castiga los equipos de vacío mucho más que la desgasificación estándar de laboratorio. La tolerancia al vapor de agua actúa como la prueba de estrés definitiva. Durante un lote, la trampa fría captura la mayor parte de la humedad. Sin embargo, algo de vapor de agua siempre pasa por alto el condensador de hielo. Esta humedad rebelde viaja directamente al mecanismo de la bomba.

Cuando el vapor ingresa a un sistema incompatible, se condensa nuevamente en agua líquida. Este líquido se mezcla con los componentes internos. Los ingenieros combaten este problema integrando válvulas de lastre de gas. Un lastre de gas introduce una pequeña cantidad de aire seco en el ciclo de compresión. Esto evita que el vapor se condense antes de que escape del sistema.

Evaluar la confiabilidad requiere mirar más allá de las especificaciones de rendimiento básicas. Considere el grave coste que supone el fracaso a mitad de lote. Si una bomba se atasca durante la noche, la presión aumenta. El producto congelado se descongela y se derrite, arruinando todo el lote. La pérdida de producto se traduce directamente en pérdida de ingresos. El tiempo arruinado interrumpe su programa de producción. Por lo tanto, la confiabilidad del hardware es la métrica principal para justificar su inversión inicial.

Bomba de vacío sellada con aceite (paletas rotativas): tradicional, accesible y de alto contacto

Una bomba de vacío sellada con aceite representa el estándar tradicional para la liofilización. Esta tecnología depende en gran medida de fluidos de hidrocarburos especializados para funcionar. El fluido lubrica las piezas metálicas en movimiento y absorbe el exceso de calor. Fundamentalmente, crea el sello interno microscópico necesario para generar un vacío profundo.

La ventaja financiera inicial impulsa su popularidad. Los menores costos de adquisición iniciales hacen que estos modelos sean altamente accesibles. Siguen siendo la opción básica predeterminada para pequeñas empresas y aficionados. Sin embargo, este precio más bajo viene ligado a demandas operativas rígidas.

Los usuarios se enfrentan a importantes realidades de implementación y puntos de fricción. Una bomba de vacío de paletas rotativas estándar requiere un mantenimiento agresivo y constante para sobrevivir a las condiciones de liofilización. No puedes simplemente encenderlo y marcharte.

• Inspección visual: debe verificar el fluido después de cada lote. Lo que busca es una decoloración lechosa, que indica una emulsión acuosa.

• Drenaje y filtrado: el flujo de trabajo físico implica drenar el fluido caliente en un recipiente. Luego se filtran las partículas y el agua antes de devolver el líquido al depósito.

• Reemplazos frecuentes: Cuando el líquido se degrade por completo, deberás desecharlo. Recargar la unidad requiere comprar reemplazos de primera calidad con regularidad.

La evaluación de riesgos revela algunos peligros específicos. Estas unidades pueden expulsar una fina niebla a su habitación. Debe instalar filtros de escape antivaho para capturar este residuo en aerosol. Además, los cortes de energía introducen un grave riesgo de contaminación. Si la energía cae inesperadamente, puede ocurrir un fenómeno llamado backstreaming. Los cambios de presión interna pueden aspirar fluido hacia atrás a través de las mangueras, contaminando la costosa cámara del liofilizador.

Bomba de vacío Scroll sin aceite: baja fricción diaria, inversión premium

Una bomba de vacío Scroll sin aceite ofrece un enfoque mecánico fundamentalmente diferente. Elimina completamente los fluidos del camino de vacío. El diseño presenta dos volutas en espiral entrelazadas. Un pergamino permanece estacionario. El otro orbita excéntricamente dentro de él. Este movimiento atrapa bolsas de gas en el borde exterior, comprimiéndolas hacia el centro antes de agotarlas.

Los resultados operativos alteran radicalmente los flujos de trabajo diarios. Experimentarás una eliminación completa de las rutinas diarias de drenaje. Ya no necesitarás comprar costosos filtros antivaho. Elimina por completo el riesgo de que los hidrocarburos retrocedan hacia su cámara de procesamiento limpia. La máquina funciona de forma fiable sin intervención humana constante.

La sostenibilidad y el cumplimiento impulsan a muchos compradores hacia esta tecnología. Las salas blancas y los laboratorios médicos a menudo prohíben por completo los sistemas basados ​​en fluidos. Una instalación en seco se alinea perfectamente con estrictos criterios medioambientales. Generas cero residuos peligrosos, eliminando protocolos complejos de eliminación.

Debemos proporcionar supuestos transparentes sobre el mantenimiento a largo plazo. Los sistemas secos no funcionan para siempre sin servicio. Utilizan sellos de punta de PTFE especializados para mantener sus estrechas tolerancias de compresión interna. Estos sellos experimentan fricción física y se degradan lentamente con el tiempo. Debe reemplazar estos sellos cada 10 000 a 40 000 horas. El cronograma exacto depende de su modelo específico y de la gravedad del uso. Esta reconstrucción programada cuesta dinero, pero rara vez se realiza en comparación con las rutinas de drenaje diarias.

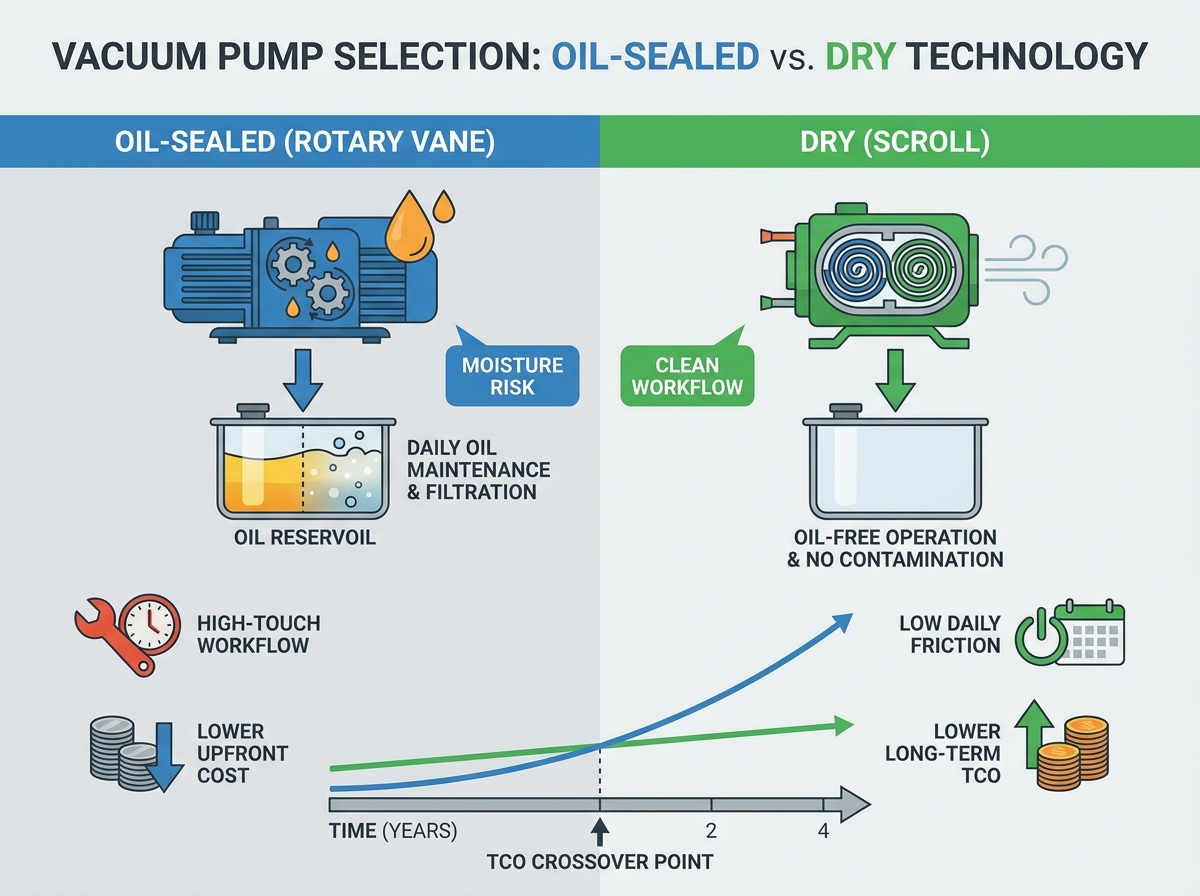

Marco de evaluación central: comparación directa

Comparar estas dos tecnologías requiere un enfoque multidimensional. Analizamos los impactos financieros a lo largo del tiempo, los factores ambientales y cómo la máquina se integra en su vida.

La dimensión financiera se extiende mucho más allá de la compra inicial. Una unidad estándar basada en fluidos parece barata desde el primer día. Sin embargo, calcule los litros de líquido premium que consumirá en tres años. Tenga en cuenta la tarifa laboral por hora de la persona que realiza el filtrado diario. Estos gastos en consumibles aumentan rápidamente. Por el contrario, un modelo de desplazamiento seco exige una prima inicial elevada. Sin embargo, reduce drásticamente los gastos recurrentes en consumibles y las horas de mano de obra.

Las dimensiones ambientales y de ruido también influyen fuertemente en la satisfacción del usuario. Compare los niveles de decibeles (dbA) entre modelos. Las unidades tradicionales suelen funcionar con más ruido y vibrar con más intensidad. También emiten distintos olores metálicos o de hidrocarburos, incluso con filtros de escape conectados. Los modelos secos generalmente funcionan mucho más silenciosos. Se sientan cómodamente en espacios de trabajo compartidos y permanecen completamente libres de olores.

La integración del flujo de trabajo dicta sus niveles de estrés diarios. Evalúe cómo el hardware se adapta a sus rutinas. Un sistema seco funciona como un dispositivo "plug and play". Comienzas el lote y te concentras en otras tareas. Una unidad de fluidos tradicional exige "monitoreo activo". Le obliga a incorporar bloques de mantenimiento programados en sus operaciones diarias.

Cuadro comparativo de tecnologías de bombas

Dimensionamiento de una bomba de vacío para liofilizador doméstico frente a sistemas comerciales/de laboratorio

Es fundamental hacer coincidir el tamaño del hardware con su cámara específica. Una unidad de tamaño insuficiente lucha por alcanzar niveles de vacío adecuados. Una unidad de gran tamaño desperdicia electricidad y capital.

Los usuarios residenciales y las pequeñas empresas enfrentan limitaciones específicas. La selección de una bomba de vacío para liofilizador doméstico requiere una planificación cuidadosa. Primero, debe garantizar la compatibilidad del hardware con marcas populares como Harvest Right. En segundo lugar, considere su infraestructura eléctrica. La mayoría de las configuraciones residenciales funcionan con circuitos estándar de 110 V/15 A o 20 A. No se puede instalar un grupo industrial trifásico en una cocina estándar. Por último, la gestión del ruido se vuelve vital en los espacios habitables. Un motor que traquetea en un garaje o en un sótano se convierte rápidamente en una molestia acústica para el hogar.

El escalado comercial y de laboratorio sigue diferentes reglas de ingeniería. Al adaptar el hardware a colectores más grandes o sistemas de bandejas múltiples, debe calcular caudales de vacío precisos. Esta métrica generalmente se mide en pies cúbicos por minuto (CFM) o litros por minuto (L/min).

Siga estas reglas de escala estándar para dimensionar:

1. Volumen de la cámara de auditoría: Calcule el volumen cúbico interno total de su cámara de secado.

2. Determine el tiempo de descenso objetivo: decida qué tan rápido necesita que la cámara caiga por debajo de 100 mTorr. Los descensos más rápidos requieren índices de CFM más altos.

3. Tenga en cuenta la pérdida del colector: agregue un margen del 20 % a sus requisitos de CFM si utiliza colectores externos complejos o mangueras largas, ya que restringen el flujo de aire.

4. Evalúe la resistencia química: si su laboratorio procesa solventes como etanol o acetonitrilo en lugar de agua pura, los metales estándar se corroerán. Debe seleccionar modelos con revestimientos especializados de PTFE en las superficies internas.

Conclusión

Elegir el hardware adecuado define su éxito a largo plazo. Confíe en una lógica de preselección clara para finalizar su decisión. Elija una opción de paletas giratorias selladas con aceite si su presupuesto inicial está estrictamente limitado. Esta ruta funciona bien sólo si posee la disciplina para realizar rigurosas rutinas de mantenimiento diario. Alternativamente, elija una opción de desplazamiento seco si ejecuta lotes continuos uno tras otro. La ruta seca es obligatoria si necesita un entorno de procesamiento estéril o si prioriza el ahorro de horas de mano de obra sobre el gasto de capital inicial.

Tome medidas inmediatas para reducir su lista corta. Primero, audite el volumen de lote semanal esperado para medir el desgaste. A continuación, calcule el costo financiero mensual del líquido de reemplazo y la mano de obra diaria. Finalmente, consulte el manual de su liofilizador específico para conocer los requisitos mínimos de caudal de CFM. Con estas cifras específicas, podrá invertir con confianza en la maquinaria adecuada.

Preguntas frecuentes

P: ¿Con qué frecuencia necesito cambiar el aceite de una bomba sellada con aceite?

R: Depende en gran medida del contenido de humedad de sus lotes. Para alimentos con alto contenido de humedad, es posible que deba filtrar el líquido después de cada lote. Los reemplazos completos de líquidos generalmente son necesarios cada 5 a 10 lotes cuando el líquido se vuelve permanentemente lechoso o se degrada. Es obligatorio hacer funcionar un líquido nuevo y transparente para lograr presiones de vacío profundas.

P: ¿Puedo actualizar mi liofilizador doméstico existente a una bomba seca más adelante?

R: Sí, la mayoría de los sistemas domésticos modernos permiten la compatibilidad con versiones anteriores. Deberá asegurarse de que el nuevo hardware coincida con el voltaje del interruptor de relé de su sistema para que el liofilizador pueda alternar la energía automáticamente. Es posible que también necesite accesorios adaptadores simples para que sus mangueras de vacío existentes coincidan con el nuevo puerto de entrada.

P: ¿Qué sucede si una bomba scroll ingiere vapor de agua?

R: Si bien los modelos Scroll carecen de fluidos que puedan emulsionarse, el vapor de agua atrapado aún puede causar oxidación interna. Para combatirlo, cuentan con una válvula de lastre de gas. Al abrir el lastre de gas se introduce aire ambiental seco en la etapa de escape. Este proceso purga la humedad residual, protegiendo las espirales metálicas internas de la corrosión.

P: ¿Las bombas de aceite de "bajo mantenimiento" valen el precio medio?

R: Los modelos híbridos o de bajo mantenimiento suelen contar con depósitos más grandes y sistemas de filtración continua integrados. Espacian los cambios manuales de líquidos de días a semanas. Si no tiene el presupuesto para un modelo de desplazamiento seco pero desprecia el drenaje diario, estas soluciones intermedias ofrecen un valioso compromiso para los operadores ocupados.
